從經過大電流的電線上，依照必定的比例感應出小電流供檢測運用，也可以為繼電保護和自動設備供給電源。
電流互感器的舉例說明：
比方說現在有一條十分粗的電纜，它的電流十分大。假如想要測它的電流，就需求把電纜斷開，而且把電流表串聯在這個電路中。由于它十分粗，電流十分大，需求標準很大的電流表。但是理論上是沒有那么大的電流表，由于電流外表的標準都5A以下。那怎樣辦呢？這時分就需求借助電流互感器了。
先選擇適宜的電流互感器，然后把電纜穿過電流互感器。這時電流互感器就會從電纜上感應出電流，感應出來的電流大小剛好減少了必定的倍數。把感應出來的電流送給外表檢測，再把檢測出來的效果乘以必定的倍數就可以得到真實效果。
例如，現在需求要測一條電纜的電流大小。首要 把一條電纜穿過500/5的電流互感器（500/5理論上就是100倍），然后把電流互感器接上電流表，電流表測得效果為4A。由此可以計算出電纜真實電流為4*100=400A。

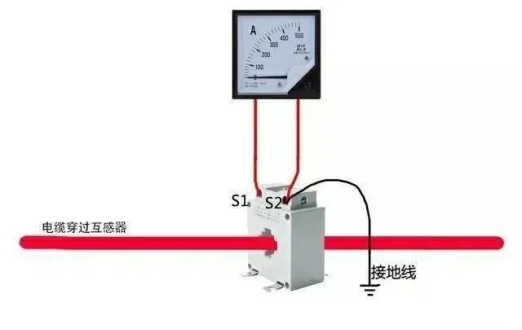

接線如圖：
有些朋友或許說用鉗表也可以抵達這個目的，理論上鉗表內部就有一個電流互感器，原理類似。
運用：
1）電流互感器的接線應遵循串聯繩尺：即一次繞阻應與被測電路串聯，而二次繞阻則與悉數外表負載串聯。
2）按被測電流大小，選擇適宜的改動，否則過錯將增大。一同，二次側一端必需接地，以防絕緣一旦損壞時，一次側高壓竄入二次低壓側，構成人身和設備事端。
3）二次側絕對不容許開路，因一旦開路，一次側電流I1悉數成為磁化電流，惹起φm和E2驟增，構成死心過度飽滿磁化，發熱嚴峻致使燒毀線圈；一同，磁路過度飽滿磁化后，使過錯增大。電流互感器在正常作業時，二次側近似于短路，若遽然使其開路，則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹担F芯中的磁通出現嚴峻飽滿的平頂波，因此二次側繞組將在磁經過零時感應出很高的尖頂波，其值可抵達數千致使上萬伏，危機作業人員的安全及外表的絕緣功用。
其他，二次側開路使E2達幾百伏，一旦觸及構成觸電事端。因此，電流互感器二次側都備有短路開關，避免一次側開路。如圖l中K0，在運用過程中，二次側一旦開路應立即撤掉電路負載，然后，再泊車處置。悉數處置好前方可再用。
4）為了滿意檢測外表、繼電保護、斷路器失靈判別和缺陷錄波等設備的需求，在發電機、變壓器、出線、母線分段斷路器、母聯斷路器、旁路斷路器等回路中均設具有2～8個二次繞阻的電流互感器。關于大電流接地系統，一般按三相配備；關于小電流接地系統，依詳細懇求按二相或三相配備
5）關于保護用電流互感器的裝設地址應按盡量消弭主保護設備的不保護區來設置。例如：若有兩組電流互感器，且方位容許時，應設在斷路器兩頭，使斷路器處于穿插保護規劃之中
6)為了避免支柱式電流互感器套管閃絡構成母線缺陷，電流互感器一般安排在斷路器的出線或變壓器側
7)為了減輕發電機內部缺陷時的危害，用于自動調度勵磁設備的電流互感器應安排在發電機定子繞組的出線側。為了便于分析和在發電機并入系統前發現內部缺陷，用于檢測外表的電流互感器宜裝在發電機中性點側。
原理：
在供電用電的線路中電流電壓大大小微相差懸殊從幾安到幾萬安都有。為便于二次外表檢測需求轉換為比較一同的電流，其他線路上的電壓都比較高如直接檢測是十分風險的。電流互感器就起到變流和電氣阻隔效果。較早前，顯現外表大部分是指針式的電流電壓表，所以電流互感器的二次電流大多數是安培級的（如5A等）。
電流互感器一次繞組電流I1與二次繞組I2的電流比，叫理論電流比K。電流互感器在額定作業電流下作業時的電流比叫電流互感器額定電流比，用Kn標明。
Kn=I1n/I2n
一、電流互感器有哪些常見缺陷？怎樣判別處置？對其間斷正常巡視檢查時應檢查哪些項目。
A，電流互感器常見的缺陷有：
1，電流互感器二次側開路
2，電流互感器作業時過熱
3，電流互感器內部冒煙或宣告臭味
4，電流互感器線圈螺絲松動，匝間或?qū)娱g短路
5，電流互感器內部放電，聲響失常或引線與外殼間產生放電火花
6，充油式電流互感器漏油嚴峻或油面過低
B，一般，應根據出現的失常現象來間斷判別處置。例如，用試溫蠟片檢查發熱狀況，根據響聲和表計指示值來判別能否開路。一旦發現缺陷，要當即間斷修補或交流。正常巡視檢查的項目一般包含：
1，檢查有無過熱現象及失常異味
2，守時校驗絕緣狀況
3，檢查電流表的三相指示值能否在容許規劃內，能否在過負荷作業
4，瓷質部分能否清潔無缺，有無損壞和放電現象
5，充油式電流互感器的油位能否正常，有無滲漏油現象
二、電流互感器的二次側為什么不容許開路？開路往后有什么風險？
1，一般，電流互感器的一次電流大小與二次負荷的電流大小無關。
當電流互感器正常作業時，由于二次側阻抗很小（接近于短路狀況），一次電流所產生的磁力線大部分為二次電流所補償，總磁通密度不大，二次側電勢也不高。但當二次開路時，二次電流等于零，一次電流完好變成了激磁電流，在二次線圈中獎產生很高的電勢（峰值可達幾千伏，致使更高），不但或許損壞二次絕緣，而且還挾制人身安全。此外，鐵芯磁通密渡過度增大，也或許構成鐵芯過熱而損壞。
三、電流互感器長期過負荷的危害
電流互感器一旦長期過負荷，將引起鐵芯磁通密度抵達飽滿，使電流互感器的過錯增大，表計指示不正確，因此不易把握理論負荷或作業狀況。此外，由于磁通密度增大，將使鐵芯和二次線圈過熱，絕緣損壞。
四、電流互感器二次側開路的征兆及處置：
電流互感器二次側開路時，常隨同有下列現象：
1，電流表，功率表指示為零，電度表不轉，并宣告嗡嗡聲。
2，電流互感器自身有吱吱的放電聲或其他失常聲響，端子排或許燒焦。
電流互感器開路時，產生的電勢凹凸與一次電流大小有關。因此，在處置電流互感器的開路缺陷時，必定要將負荷減小或使負荷為零，然后運用絕緣東西間斷處置，處置時應停用相應的保護設備。
